BIOTECTUM. LINIA CLASSIC. II KLASA – 1800

Linia Classic – 1800

Koncentracja na trzech istotnych aspektach w projektach komór laminarnych z serii Classic przełożyła się na stworzenie sprzętu zapewniającego wysoki poziom komfortu użytkowania, jak i bezpieczeństwa osób obsługujących urządzenia, przy jednoczesnej dbałości o środowisko naturalne. Integralnym elementem konceptu, stanowiącym jednocześnie ogromny jego atut, stał się inteligentny system zarządzania, oparty o specjalny panel kontrolny. Posiada on wbudowane rozwiązania usprawniające obsługę urządzenia w postaci między innymi komunikatów informacyjnych i alarmowych, które wskazują na np. konieczność wymiany podzespołów, itp. Sprzęt posiada również wbudowane funkcje auto-diagnostyki, co pozwala na szybką reakcję w razie wystąpienia nieprawidłowości w działaniu urządzenia.

Poza oczywistymi walorami użytkowymi, komory laminarne z serii Classic, charakteryzują się także dbałością o pozytywne wrażenia wizualne oraz jak najlepszy standard wykonania. Złożyły się na to zarówno najlepszej klasy komponenty, bazujące na solidnych materiałach, jak i dbałość o precyzję wykończenia nawet najdrobniejszych detali sprzętu.

Specyfikacja produktu:

  • Filtr główny oraz wylotowy minimum klasy H14 o skuteczności 99,995 % dla cząstek ≥ 0,3 µm
  • TEC FLOWTM automatyczna cyfrowa kompensacja prędkości przepływu powietrza w komorze i na wylocie w zależności od zmieniających się warunków pracy, np. w wyniku stopniowego zapychania filtrów
  • Cyfrowe czujniki w sposób ciągły mierzą prędkości przepływu powietrza
  • Alarmy wizualne oraz akustyczne natychmiast powiadamiają o każdej odchyłce od wymaganych parametrów
  • TEC AUTO CONTROLTM   auto-diagnostyka  systemu
  • TEC REMOTE CONTROLTM zdalna diagnostyka ustawień komory
  • TEC SUSPENDTM tryb utrzymujący komorę w ciągłej gotowości do pracy przy jednoczesnym ograniczeniu zużycia energii
  • TEC DSAMTM automatyczna dezynfekcja powierzchni przez zamglenie (DSAM). Automatyzacja procesu polega na możliwości przeprowadzenia całego procesu (DSAM) bez obecności człowieka, a tym samym bez stwarzania zagrożenia dla użytkownika

  • Trzy silniki elektronicznie komutowane firmy ebm papst zapewniają  niski pobór energii elektrycznej i niewielką emisję ciepła oraz hałasu
  • Szyba frontowa poruszana elektrycznie i umieszczona pod kątem w stosunku do blatu roboczego
  • Boki komory przeszklone, pełne (opcja)
  • Źródło światła białego jarzeniowe lub LED (800 ÷ 1700) lx w zależności od wersji z regulacją natężenia oświetlenia
  • Elementy oświetlenia umieszczone poza obszarem komory roboczej
  • Przyłącza mediów umieszczone na górze komory co umożliwia przysunięcia komory do ścian i innego wyposażenia laboratorium
  • Szyba frontowa z możliwością odchylenia na siłownikach gazowych co ułatwia czyszczenie jej wewnętrznej powierzchni
  • Lampa UV zamontowana na stałe
  • Misa ze stali nierdzewnej kwasoodpornej klasy 1.4301 umieszczona pod blatem roboczym
  • Blat roboczy oraz V-kształtny wlot powietrza ze stali nierdzewnej typ 1.4404, AISI/ASTM 316 L
  • Wnętrze obszaru roboczego wykonane ze stali nierdzewnej kwasoodpornej klasy 1.4301, AISI/ASTM 304 w konstrukcji bezszwowej
  • Podłokietnik na przedramię mocowany na całej długości obszaru roboczego z wbudowaną uszczelką dla precyzyjnego domykania szyby frontowej

Dodatkowe informacje:

  • Urządzenie jest dostarczane z stelażem wykonanym z profili zamkniętych o wysokości 750 mm do blatu roboczego 785 mm
  • Stelaż elektrycznie regulowany (opcja)
  • Stelaż na kołach blokowany nóżkami poziomującymi (opcja)
  • Blaty dzielone (opcja)

  • Obudowa blacha stalowa malowana RAL 7047
  • Elementy stylistyczne VERMILION RAL 2002 inny kolor  (opcja)

TR Testmark 0000065062 PL CMYK with QR Code hi res

  • Certyfikat zgodności z normą EN 12469:2002 wydany przez niezależną jednostkę certyfikującą TÜV Rheinland
  • Deklaracja zgodności CE

DANE PODSTAWOWE

  • Typ konstrukcji – DIN 12980; EN 12469:2002
  • Oznakowanie – CE

SPECYFIKACJA UŻYTYCH MATRIAŁÓW

  • Ilość silników – 2-3 silniki elektronicznie komutowane
  • Klasa filtra głównego oraz wylotowego – przynajmniej HEPA H14 o skuteczności 99,995% dla cząstek ≥ 0,3 µm
  • Materiał obszaru roboczego – stal niedzewna kwasoodporna gatunek 1.4301, AISI/ASTM 304
  • Materiał blatów oraz wlotów powietrza w kształcie litery V – stal nierdzewna kwasoodporna gatunek 1.4404, AISI/ASTM 316 L
  • Materiał obudowy – blacha stalowa pokryta farbą proszkową
  • Materiał okna frontowego – szkło bezpieczne hartowane nie przepuszczalne dla promieniowania UV
  • Elementy stylistyczne kolor – vermilion RAL 2002

DANE TECHNICZNE

  • Poziom ciśnienia akustycznego – 37 – 48 dB (w zlezności od modelu oraz trybu pracy)
  • Drgania mechaniczne – EN ISO 5349 ≤ 0,005 mm
  • Natężenie oświetlenia – 800 do 1700 lux (w zależności od modelu oraz zastosowanego źródła światła)

DANE ELEKTRYCZNE

  • Zasilanie – 1N 230V/50 Hz
  • Zabezpieczenie gniazdek elektrycznych – 10 A
  • Pobór mocy elektrycznej – średnio około 140 W (tryb SUSPEND bez oświetlenia 34 W)

WYMIARY URZĄDZENIA

  • Szerokość – około 1950 mm
  • Głębokość – około 800 mm
  • Wysokość ze stelażem – około 2100 do 2170 mm + 30 mm
  • Wysokość do blatu roboczego – 735; 785 mm + 30 mm

WYMIARY PRZESTRZENI ROBOCZEJ

  • Szerokość – około 1800 mm
  • Wysokość – około 710 mm
  • Głębokość – około 600 mm

  • Mikroprocesorowy system sterowania z panelem kontrolnym LCD z dedykowanymi klawiszami funkcyjnymi, panel dotykowy (opcja)
  • Na panelu wyświetlane sa między innymi komunikaty dotyczące prędkości powietrza, alarmów, czasu pracy filtrów, urządzenia, lampy UV itp.
  • TEC TURN&TOUCHTM pokrętło wyboru w sposób precyzyjny ułatwia poruszanie się po menu dostępnych funkcji w tym np. wybór programów, programowanie lampy UV, podgląd liczników pracy filtrów, lampy UV, zmiana języka oraz inne
  • Liczba wbudowanych programów 3 + program czyszczący TEC CLEAN
  • Możliwość wyboru komunikatów w języku polskim, angielskim oraz niemieckim.

  • prędkość przepływu powietrza w obszarze pracy skierowanym pionowo w dół [m/s]
  • prędkość przepływu w barierze powietrznej [m/s]
  • temperatura w przestrzeni komory roboczej – opcja aktywna w przypadku wyposażenia komory w czujnik temperatury
  • wbudowane liczniki czasu pracy filtrów, lampy UV z funkcją przypominającą o konieczności ich wymiany
  • komunikaty procentowego zużycia lampy UV
  • graficzny wskaźnik stanu zużycia filtrów HEPA
  • Komunikaty procentowego zużycia filtrów HEPA

  • wentylatory pracują na maksymalnej wydajności
  • zbyt mała prędkość powietrza bariery poza zakresem normy EN 12469:2002
  • prędkość przepływów laminarnych poza zakresem normy EN 12469:2002
  • przekroczony czas pracy lampy UV
  • przekroczony czas pracy filtrów
  • przekroczony czas pracy bez przeglądu serwisowego
  • okno poza pozycją roboczą
  • przekroczona temperatura w komorze – opcja – wymaga doposażenia komory w czujnik temperatury
  • przerwany proces sterylizacji
  • nieaktywny tryb komory BEZPIECZNA
  • wykryto zanik napięcia zasilania

  • uszkodzenie czujników przepływu powietrza z rozróżnieniem, którego czujnika uszkodzenie dotyczy
  • awaria elementów funkcyjnych związanych z oknem frontowym
  • wbudowane zabezpieczenia uniemożliwiające załączenie lampy UV w czasie pracy komory z podniesioną szybą frontową
  • dezaktywacja przycisków na panelu sterowania przy podniesionej pokrywie przedniej urządzenia

  • lampa UV zainstalowana na stałe, dodatkowa lampa UV – opcja
  • program do automatycznej fumigacji H2O2 przy użyciu urządzeń marki Phileas

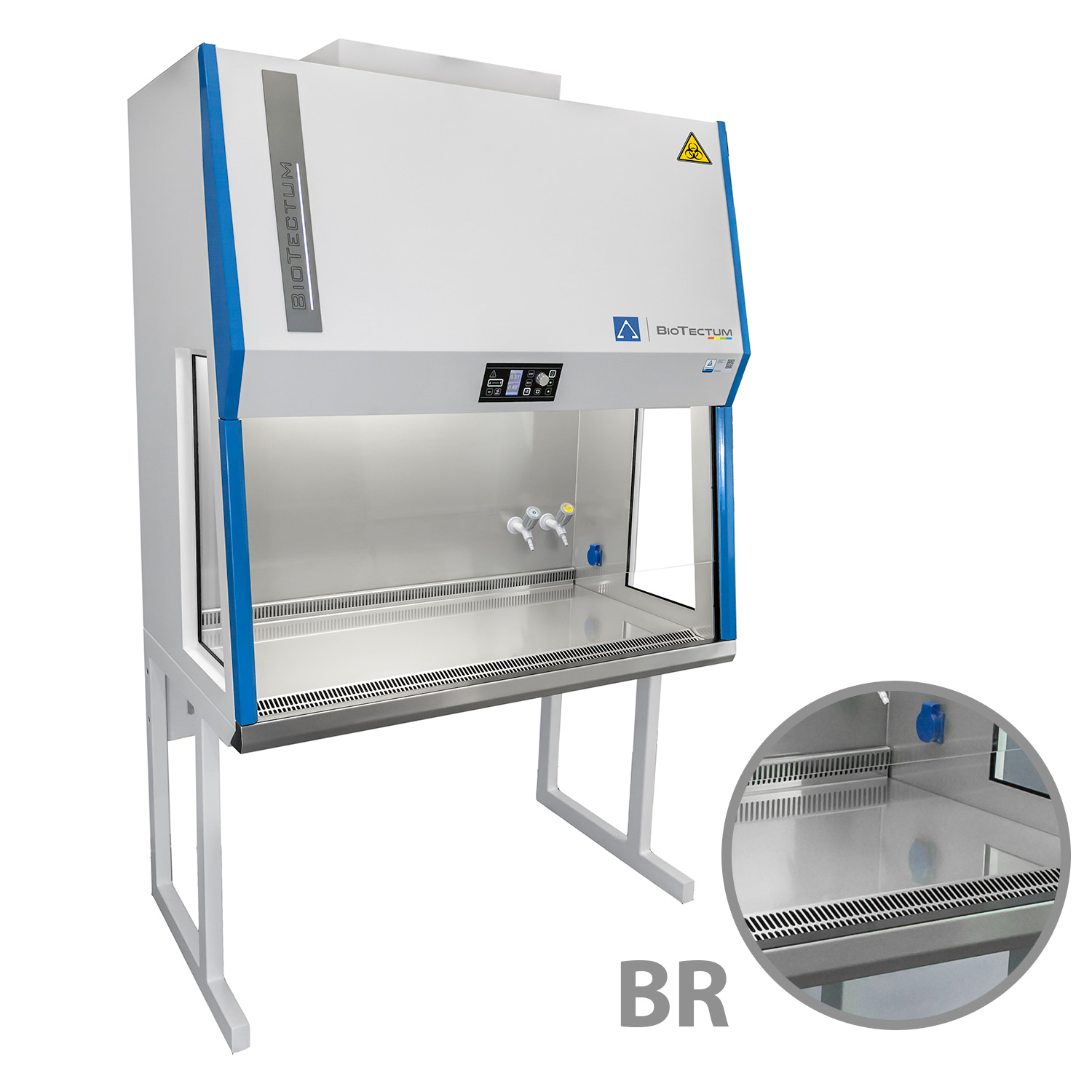

BR DESIGN (STANDARD)

  • wnętrze obszaru roboczego wykonane w całości ze stali nierdzewnej kwasoodpornej 1.4301, AISI/ASTM 304. Blat roboczy oraz V-kształtny wlot ze stali nierdzewnej kwasoodpornej 1.4404, AISI/ASTM 316L.

GR DESIGN (OPCJA)

  • wnętrze obszaru roboczego wykonane z blachy stalowej, malowane elektrostatycznie farbą antybakteryjną i chemoodporną (powłoka pielęgnacyjna IGP-DURA®). Blat wykonany ze stali nierdzewnej kwasoodpornej 1.4301, AISI/ASTM 316L, pokryty powłoką IGP-DURA® lub bez powłoki IGP-DURA®.

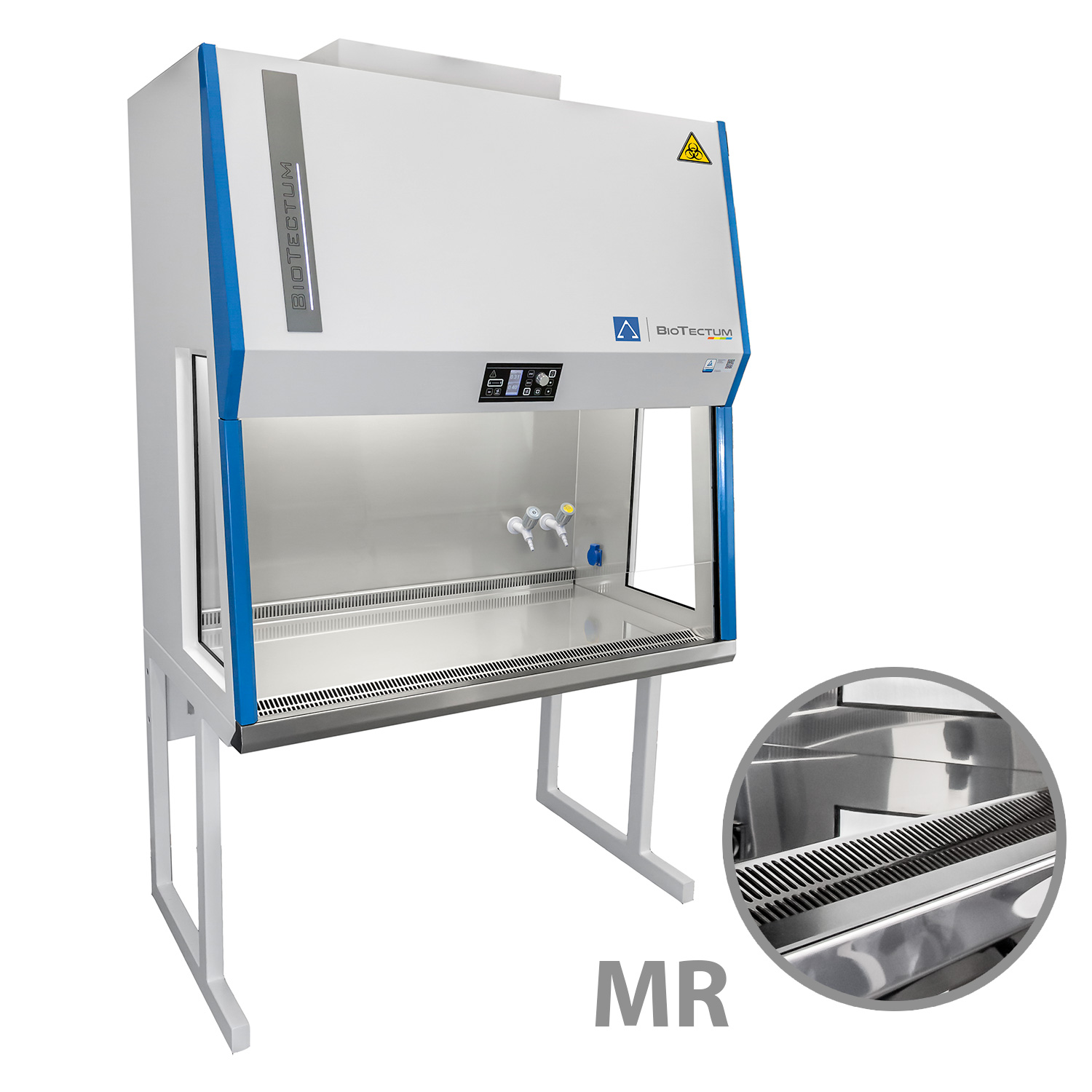

MR DESIGN (OPCJA)

  • wnętrze obszaru roboczego wykonane w całości z polerowanej stali nierdzewnej kwasoodpornej- efekt lustra, – 1.4301, AISI/ASTM 304. Blat roboczy oraz V-kształtny wlot ze stali nierdzewnej kwasoodpornej 1.4404, AISI/ASTM 316L.



Classic Comfort120BR

COMFORT

  • stelaż pod komorę z profili zamkniętych pod komorę wysokość 750 mm, do blatu roboczego 785 mm, nr kat. cat. no. 955-0012-0010
  • blat roboczy pełny, nie dzielony, wyjmowany, dla BioTectum 1.8 dzielony 6-ścio segmentowy
  • elementy stylistyczne  pomarańczowe RAL  2000
  • lampa UV zamontowana na stałe, umieszczona w górnej części  obszaru roboczego od strony przedniej
  • sterownik urządzenia wyposażony w program umożliwiający przeprowadzenie dekontaminacji komory
  • trzy gniazda elektryczne w obszarze pracy w tym dwa po lewej stronie i jedno po prawej stronie komory
  • port pozwalający na przeprowadzenie testu DOP filtrów HEPA
  • protokół komunikacji MODBUS RTU umożliwiający współpracę z BMS (Building Management System)
  • port komunikacyjny RS-485, który umożliwia spięcie kilku komór w jedną magistralę by centralnie gromadzić informacje o ich pracy i alarmach
  • złącze USB do aktualizacji oprogramowania
  • zegar czasu rzeczywistego
  • możliwość ustawienia kontrastu wyświetlacza
Classic Advance 120BR

ADVANTAGE

WERSJA COMFORT +
  • zawór dla gazów palnych TOFF, nr kat.955-0200-0020
  • zawór do podłączenia próżni TOFF, nr kat. 955-0200-0021
  • czujnik temperatury w komorze roboczej z sygnalizacją przekroczenia temperatury wewnątrz komory, nr kat. 955-0300-0010
  • regulacja natężenie oświetlenia obszaru roboczego, nr kat. 955-0300-0011
Classic Autoprotect 120BR

AUTOPROTECT

WERSJA COMFORT +
  • zawór dla gazów palnych TOFF, nr kat.955-0200-0020
  • zawór do podłączenia próżni TOFF, nr kat. 955-0200-0021
  • czujnik temperatury w komorze roboczej z sygnalizacją przekroczenia temperatury wewnątrz komory, nr kat. 955-0300-0010
  • regulacja natężenie oświetlenia obszaru roboczego, nr kat. 955-0300-0011
  • program „ AutoProtect” – zestawpołączenie komory z zasilaniem awaryjnym UPS oraz z programem „AutoProtect” umożliwia dalszą pracę  z komorą i daje niezbędny czas  na prawidłowe zabezpieczenie materiału badań. Program „AutoProtect” obejmuje moduł UPS model SMT1000I APC Smart-UPS 1000VA LCD 230V, nr kat. 955-0300-0013
  • Urządzenie jest dostarczane z stelażem wykonanym z profili zamkniętych o wysokości 750 mm do blatu roboczego 785 mm
  • Stelaż elektrycznie regulowany (opcja)
  • Stelaż na kołach blokowany nóżkami poziomującymi (opcja)
  • Blaty dzielone (opcja)
